Montáž zadního sdruženého konektoru do svítilny
Pro zapojení svítilen do kabeláže existuje více způsobů. Resp. existují zadní svítilny s různým typem zapojení:
• Bez vývodního kabelu, bez sdruženého konektoru - přímé zapojení jednotlivých pramenů kabelu na jazýčkové pin přímo ve svítilně (levnější typy svítilen).
• S vývodním kabelem, bez sdruženého konektoru - kabel svítilny se připojuje na kabeláž přívěsu pomocí venkovního konektoru (např. pomocí konektorů super seal apod.).
• Bez vývodního kabelu, se sdruženým zadním konektorem - napojení svítilny do zadního konektoru na kabeláž zakončenou bajonetovou protispojkou.
Výhodou zadního sdruženého konektoru je rychlá montáž na kabeláž. Zadní konektor pro 4- nebo 5-pól. kabel a konektor pro 7-pól. kabel lze namotovat i na svítilny, které konektorem nejsou vybavené nebo na lampy, kde jednotlivé piny v konektoru svítilny stářím vyhnily - často ve svítilnách Jokon 830 od roku 2008 u přívěsů AGADOS Handy nebo u jiných přívěsů se svítilnami JOKON.

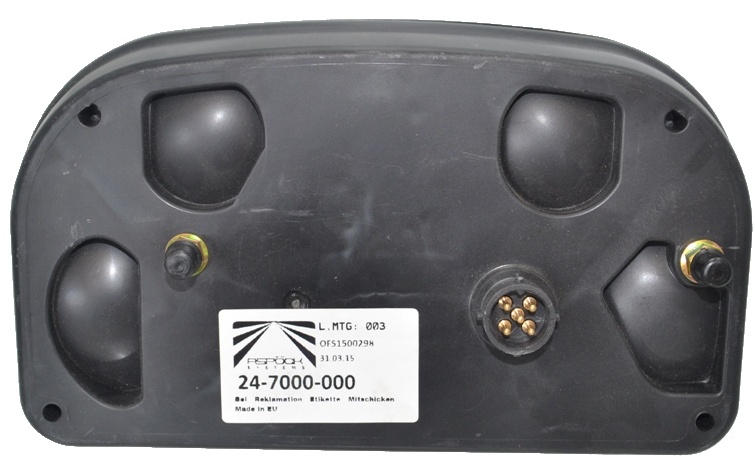

Zadní konektor ve svítilně Aspock Multipoint
Návod na montáž zadního sdruženého konektoru do svítilny:
1. U zadní skupinové svítilny demontujeme kryt.
2. Odstraníme gumovou zátku (u starší nebo nové svítilny bez gumové zátky vyvrtáme otvor o vhodné velikosti, možno i v místě původního špatného konektoru).
3. Do otvoru zasuneme konektor pro svítilnu WAS.
4. Konektor utáhneme plastovou maticí.
- na jednotlivé prameny vodiče napojíme konektory dle schéma zapojení a vložíme do otvorů v konektoru
Barevné schéma pro zapojení - konektor ke světlům 5 pólů - LEVÁ strana po straně jízdy
|
pozice |
barva |
funkce |
|
1 |
žlutá |
levý blinkr |
|
2 |
červená |
brzda |
|
3 |
modrá |
mlhovka |
|
4 |
černá |
levé světlo |
|
5 |
bílá |
kostra |
Barevné schéma pro zapojení - konektor ke světlům 5 pólů - PRAVÁ strana po straně jízdy
|
pozice |
barva |
funkce |
|
1 |
zelená |
pravý blinkr |
|
2 |
červená |
brzda |
|
3 |
šedá |
couvací světlo |
|
4 |
hnědá |
pravé světlo |
|
5 |
bílá |
kostra |
Barevné schéma pro zapojení - konektor ke světlům 6 pólů - LEVÁ strana po straně jízdy
|
pozice |
barva |
funkce |
|
1 |
šedá |
couvací světlo |
|
2 |
žlutá |
levý blinkr |
|
3 |
modrá |
mlhovka |
|
4 |
černá |
levé světlo |
|
5 |
červená |
brzda |
|
6 |
bílá |
kostra |
Barevné schéma pro zapojení - konektor ke světlům 6 pólů - PRAVÁ strana po straně jízdy
|
pozice |
barva |
funkce |
|
1 |
šedá |
couvací světlo |
|
2 |
zelená |
pravý blinkr |
|
3 |
modrá |
mlhovka |
|
4 |
hnědá |
pravé světlo |
|
5 |
červená |
brzda |
|
6 |
bílá |
kostra |
